Siūlės atkaitinimas

Siūlės atkaitinimo įvadas

Elektros dalys

· Maitinimo pusėje yra įvadinis reaktorius.

· Jame yra didelės-galios IF išvesties transformatorius.

· Jutikliai yra specialiai sukurti taip, kad prisitaikytų prie apskritų, kvadratinių ir stačiakampių vamzdžių siūlių atkaitinimo. Lengva sumontuoti ir išimti jutiklius.

· Jame naudojamas pažangiausias savaiminio{0}}sujaudinimo stebėjimo pradžios režimas, kuris gali prisitaikyti prie plataus pakrovimo diapazono. Paleidimo sėkmės rodiklis yra 100%.

· Jis naudoja PLC ir didelio tikslumo Visas įrangos komplektas naudoja PLC ir jutiklinio ekrano valdymą. Jutiklinis ekranas gali rodyti temperatūrą ir įvairius veikimo parametrus. Jį lengva valdyti naudojant aukštą automatizavimo laipsnį.

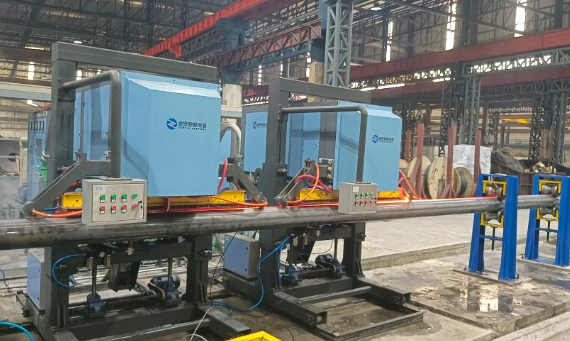

Siūlės atkaitinimo mechaninė dalis:

· Spintelė surenkama į blokus su karkasine konstrukcija. Spintelė lengvai atidaroma iš visų pusių, o tai artima tarptautiniams elektros standartams, kad darbuotojai galėtų patogiau ją apžiūrėti ir remontuoti.

· Jutikliai aprūpinti elektrine pirmyn ir atgal funkcija, kurią lengva ištaisyti siūles.

· Jame įrengta elektrinė pakilimo ir nuleidimo funkcija, kuria lengva reguliuoti tarpą tarp jutiklio ir vamzdžio suvirinimo siūlės.

· Jame sumontuotos elektros lanko sekimo suvirinimo siūlės ± 7 laipsniai.

· Abiejuose jutiklio galuose yra nerūdijančio plieno kreipiamasis skriemulys (aušinimas vandeniu), kuris yra reguliuojamas.

· Spintelė sėkmingai sujungta su stelažu. Mechaninė ir elektrinė integracija gali būti pritaikyta skirtingų specifikacijų tiesių plieninių vamzdžių (kaitinant gesinto ir grūdinto) siūlių atkaitinimui.

Įrangos sudėtis:

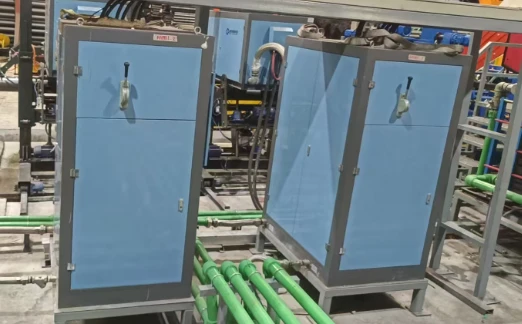

IF lygintuvas ir inverterio spinta 2 kompl.;

talpos išvesties spinta 2 kompl.;

centrinė konsolė 1 komplektas;

svirties mygtuko valdymo dėžutė 2 kompl.;

mobilus vežimėlis 2 kompl.;

vandens ir vandens aušinimo sistema 2 kompl.;

IF lygintuvo spintos ir inverterio spintos sujungimui kabeliai 2 kompl.;

Termometras 2 kompl.

Tiesinio suvirinimo atkaitinimo mašinos reikalavimai

Plieninio vamzdžio skersmuo: Patvirtino klientas

Plieninio vamzdžio storis: Patvirtino klientas

Šildymo greitis: 8-70 m/min

Šildymo temperatūra: 1100 laipsnių ±50 laipsnių

Temperatūros reguliavimo tikslumas: ± 10 laipsnių

Šildymo plotis: 70 mm
